Makalah Teknik menyambung kabel listrik

Ada banyak cara menyambung kabel dimana cara menyambung kabel tersebut dibedakan berdasarkan teknik dan kebutuhan akan jenis sambung yang dibutuhkan juga. Makalah ini berisikan Teknik penyambungan kabel yang juga dapat digunakan  untuk mengefektifkan penyambungan pada jenis kabel seperti jenis kabel tunggal ataupun serabut atau dari bahan kabel tersebut.

Tujuan Penulisan Makalah Teknik Penyambungan Kabel

Ada beberapa tujuan dari penulisan makalah ini diantaranya adalah :

1. Untuk mengetahui pentingnya meyambung kabel dengan teknik yang benar

2. Untuk mengetahui hal-hal yang perlu dihindari saat menyambung kabel

3. Untuk mengetahui Teknik-teknik menyabung kabel yang benar

#Pentingnya menyambung kabel dengan teknik yang benar

Dalam dunia modern kehadiran listrik merupakan hal yang urgen dan menjadi landasan dari terbentuknya dunia modern itu sendiri. Kendati ditemukannya dan mulainya diterapkan teknologi nirkabel tetapi penggunaan kabel sebagai konduktor listrik masi merupakan pilihan utama yang tidak tergantikan sampai detik ini.

Sebuah kabel sebagai penghantar listrik sebaiknya merupaka rangkai utuh, sehingga menyambung kabel sebenarnya bukan merupakan hal yang baik dan bahkan sering dilarang mengingat berbagai resiko yang bisa saja muncul dari persabungan antara kabel. Namun, dalam keadaan yang memerlukan kita menyabung kabel hendaknya kita mengunakan teknik menyambung kabel yang benar.

Mengapa hal ini penting ?

Itu disebabkan karena menyambung kabel dengan cara serampangan bisa membahayakan. Listrik sejatinya adalah sejumlah elektron yang bergerak. kabel berfungnsi sebagai wadah bagi elektron tersebut untuk bergerak. saat bergerak listrik menyebabkan adanya beda potensial dan bergetar. dampak getaran pada sambungan kabel yang tidak benar bisa saja mengakibatkan koseleting dan percikan api yang bisa berakibat fatal seperti menimbulkan kebarakan.

Baca juga : ANALISIS RANGKAIAN AVOMETER HELES YX-360 TRD

#hal-hal yang perlu diperhatikan saat memasang kabel.

Ada beberapa diluar cara penyambungan kabel yang juga harus anda perhatikan saat hendak menyambungkan kabel.  hal-hal tersebut terkait dengan bahan dan alat juga hal-hal lainnya. Dalam menyambung kabel hal ini sangat penting sebagai bagian dari pada keselamatan. Ada beberapa hal-hal yang perlu anda perhatikan saat memasang kabel yaitu :

1. Jenis Bahan Kabel

Gunakan bahan yang diakui oleh pemerintah yang ditandai dengan logo SNI. selain itu untuk instilasi listrik utama sebaiknya menggunakan kabel tunggal dari pada jenis kabel serabut. sementara untuk sambungan kabel elektronik penggunaan jenis kabel serabut lebih diutamakan selain karena sifatnya yang fleksibel sehingga mudah untuk diarahkan kabel serabut juga lebih minim kerusakan dibandingkan kabel tunggal atau solid.

2. Gunakan peralatan Lengkap

Lengkapi alat untuk pemasangan listrik sesuai dengan kebutuhan, misalnya: obeng  +/-, tang kombinasi, isolasi, palu, tespen, dan lain-lain. Dengan demikian kita tidak akan kesulitan dalam melakukan seluruh jenis pekerjaan listrik.

3. Keselamatan Lingkungan

hal ini meliputi beberapa faktor lingkungan yang harus dihindari. Seperti misalnya pastingan tangan anda dalam keadaan kering saat menyambung kabel yang masih beraars. Untuk keselamatan sebaiknya putuskan sumber arus listrik terlebih dahulu sebelum menyabungkan kabel. Jika kabel yang anda hendak sambung adalah kabel instalasi utama rumah akan lebih aman untuk menurukan sekring listrik terlebih dahulu. selain itu keberdaan asisten juga diperlukan sebagai jaga-jaga dan bisa membantu anda jika terjadi hal yang tidak di inginkan

#Teknik-teknik menyambung kabel

Tergantung dari pada jenis kabel yang hendak disambungkan dibutuhkan teknik yang benar pula. Anda perlu menggunakan teknik menyambung kabel yang berbeda untuk kabel sambungan seri dan kabel untuk percabangan atau paralel.

Berikaitan dengan tersebut berikut beberapa teknik menyambung kabel :

#Teknik menyambung Kabel Seri

ada beberapa teknik yang dapat digunakan bagi anda yang hendak menyambungkan dua atau lebih kabel dengan cara seri. adapun teknik menyambung kabel seri antara lain yaitu:

1. sambungan Pig tali join
2. sambungan Back and Forth
3. Sambungan Puntir
4. sambungan dengan menggunakan komponen conector

untul lebih lengkapnya berikut penjelasanya :

1. sambungan Pig tali join

Teknik menyambung kabel  Ekor babi

Seperti namanya pig tain join, sambungan ini layaknya mengikuti bentuk ekor babi.  jadi masing-masing ujung kabel yang hendak di sambungkan di lilitkan secara terpilin seperti gambar tersebut. usahakan pilinan cukup panjang agar sambungan kabel tidak kendor. untuk mengamankan sambungan dapat ditutupi dengan plaster listrik.

Teknik sambungan pig tail join atau sambungan ekor babi ini sangat cocok digunakan untuk menghasilkan sambung langsung atau seri untuk jenis kabel tunggal.

Baca juga : Alat Demonstrasi Tranfer Listrik Tanpa Kabel

2. Back and forth

Sambungan ini juga sering disebut sambungan bolak-balik. Keunggulan dari sambungna ini adalah keeratannya dan dijamin tidak mudah lepas.

Teknik menyambung kabel back and forth

3. Sambungan Puntir

anda bisa menggunakan bantuan tang untuk membuat sambungan puntir. sambungan ini dapat diaplikasikan untuk jenis kabel tunggal. ada dua jenis dari samungan puntir ini yang pertama adalah jenis bell hanges dan western union. Perbedaan keduanya berada pada teknik simpulnya, dari segi fungsi dan kelebihan sama-sama bagus.

4. Sambungan dengan menggunakan Alat konektor.

selain menyambung langus antara ujung kabel pilihan lainnya adalah dengan menggunakan alat yang dibuat khusus sebagai konektor listrik. ada beberapa alat yang dapat anda gunakan yaitu seperti skun kabel, joint slave dan jenis lainnya. selain itu dapat juga menggunakan teknik solder dengna menggunakan timah untuk jenis kabel serabut pada peralatan elektronika.

#Teknik menyambung Kabel Paralel

untuk menyambung kabel untuk kebutuhan paralel atau percabangan terdapat beberapa teknik menyambung kabel yang dapat diaplikasikan langsung. adapun teknik menyambung kabel paralel tersebut sebagai berikut :

1. Sambungan paralel cable slice
2. Sambungan Knotted
3. sambungan single plaint
4. sambungan cross

Berikut penjelasannya satu persatu.

1. Sambungan paralel cable slice

Teknik menyambung kabel slice

teknik ini digunakan untuk menyambungkan kabel jenis serabut atau kabel dengan inti banyak secaraa paralel. Dalam teknik ini tidak mesti mempertemukan kedua ujung kabel, tetapi cukup dengan mengupas kulit pembungkus salah satu kabel kemudian menyambungkan ujung kabel yang kedua pada kebel tersebut. Untuk memperkuat sambungan setiap inti kabel diingkatkan

2. Sambungan paralel Knotted

Teknik menyambung kabel  knotted

sekilas konsep penyambungan kabel dengan teknik knotted ini mirip dengan slice. hanya saja teknik knotted ini digunakan untuk menyambungkan dua kabel jenis solid atau tunggal untuk menghasilkan rangkaian listrik yang berfungsi paralel.

Baca juga : Makalah Absorsi dan Disepersi Listrik Magnet

3. sambungan single plaint

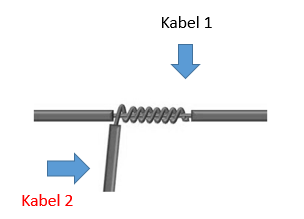

Teknik menyambung kabel  single plaint

sambungan paralel single plaint sebenarnya merupakan versi simpel dari knotted yang sebelumnya telah dijelaskan pada point diatas. Kalau anda perhatiakn satu-satunya hal yang menjadi pembeda ada teknik lilitannya. Untuk sambungan single plaint ini cara melilitnya cukup dengan membuat ujung kabel melingkari kabel yang terkelupas.

4. sambungan cross

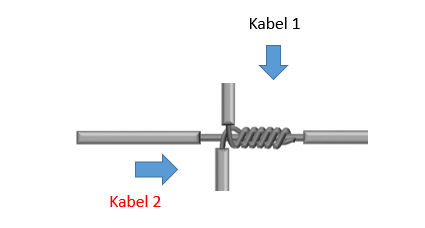

Teknik menyambung kabel cross

Sambungan cross atau silang adalah modifikasi dari sambungan kabel teknik singe plaint.  sambungan cross dapat diaplikasikan jika anda hendak membuat sebuah rangakain listrik paralel dengan 4 ujung. sama seperti sambungan single plaint cukup lilitkan ujung kabel pada salah satu jabel yang kuliatnya dikelupas.
